产品描述

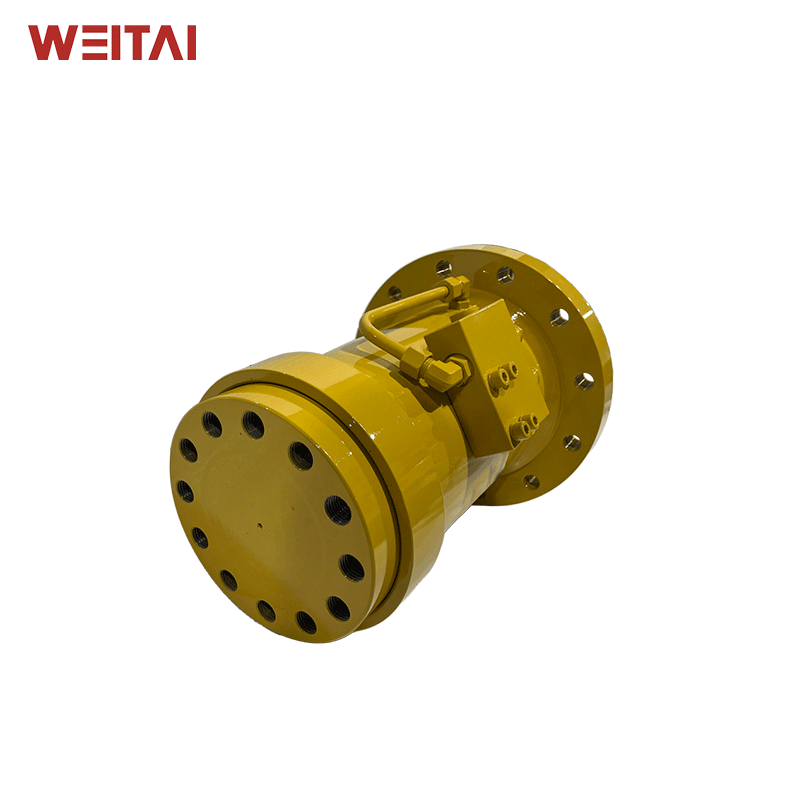

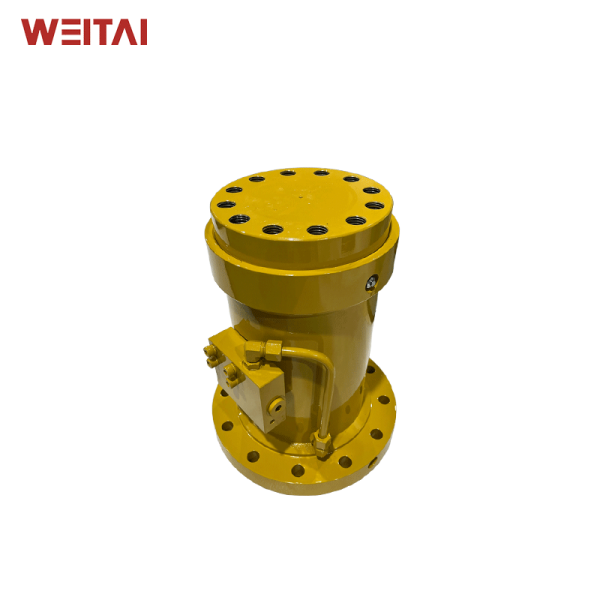

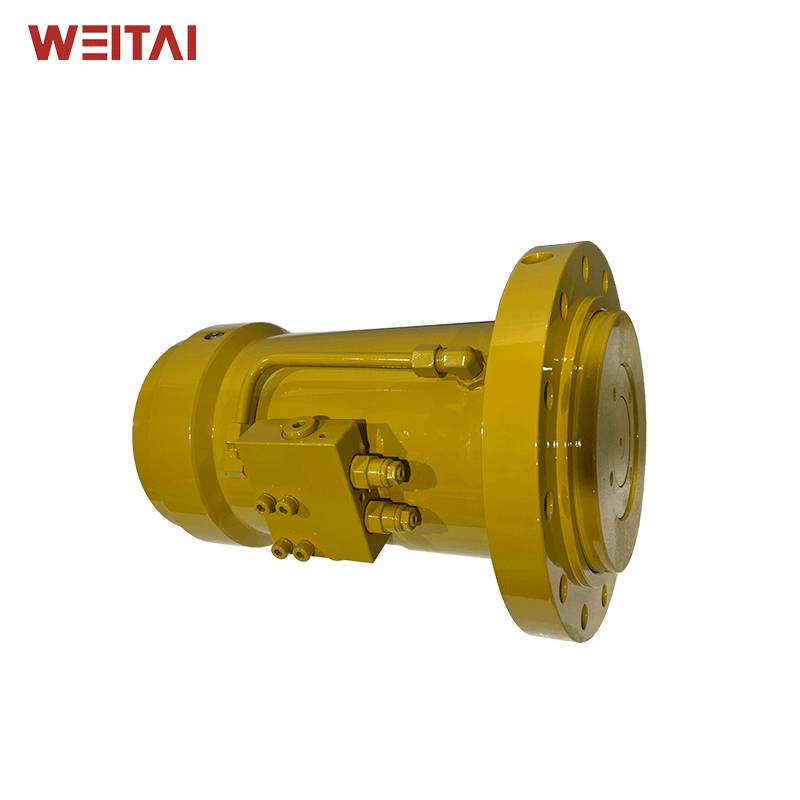

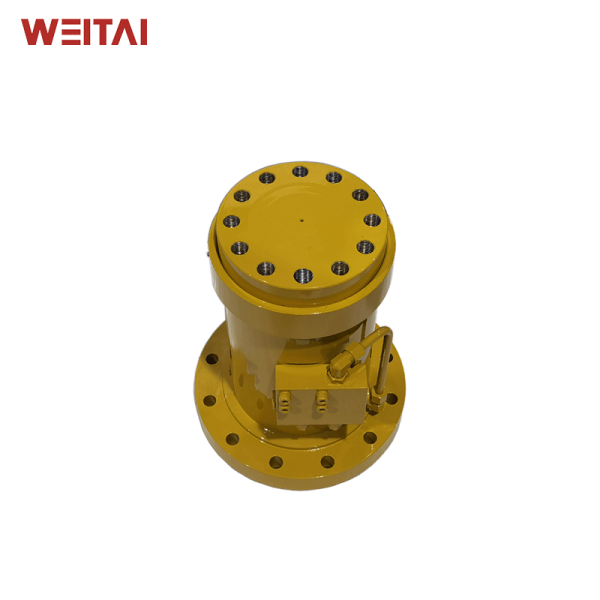

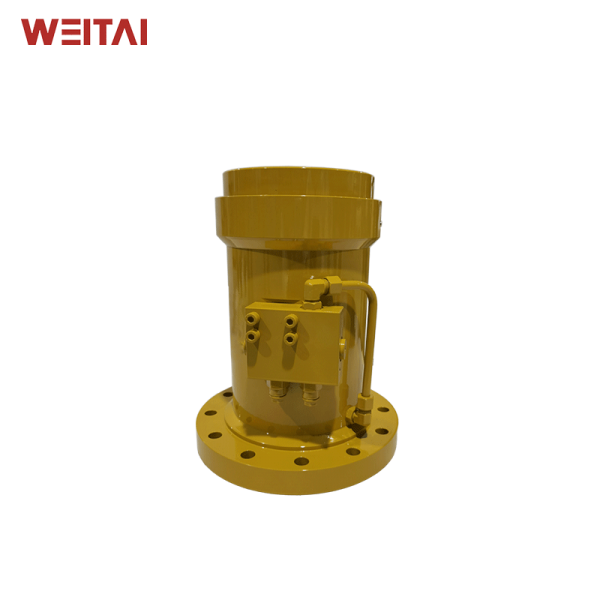

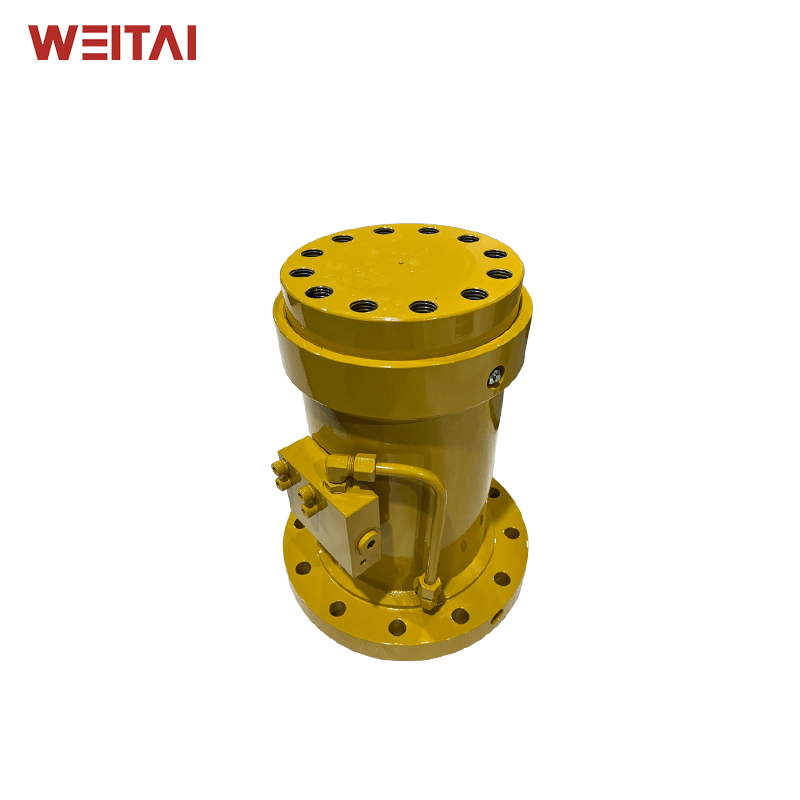

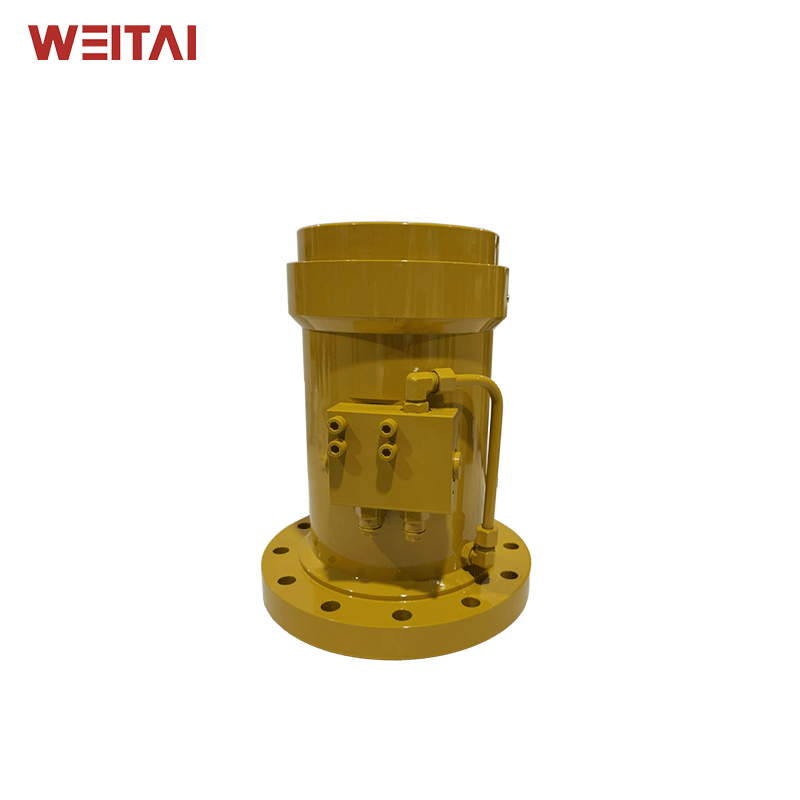

重型应用：WL30螺旋旋转液压执行器能够处理重载，是要求苛刻的工业任务和重型机械的理想选择。
抗冲击载荷：液压执行器可以有效吸收和管理冲击载荷，降低系统损坏的风险。
应用范围广泛：适用于各种应用，包括工业自动化、移动设备、航空航天、船舶和建筑机械。
多种配置：提供不同的设计（例如叶片、活塞、螺旋花键），以满足特定的应用要求。
按需供电：WL30螺旋旋转液压执行器的液压系统可以设计为仅在需要时供电，从而降低能耗。
再生能力：一些液压系统可以回收能源，提高整体效率。
产品参数
| 型号 | WL30-019 | WL30-028 | WL30-047 | WL30-073 | WL30-105 | WL30-140 | WL30-180 | WL30-240 |
| 驱动扭矩(NM@21Mpa) | 1900 | 2800 | 4700 | 7300 | 10500 | 14000 | 18000 | 24000 |
| 保持扭矩(NM@21Mpa) | 4900 | 6800 | 12000 | 18000 | 26000 | 35000 | 46000 | 59000 |
| 最大悬臂力矩容量(NM) | 5200 | 7100 | 11900 | 18400 | 29500 | 38800 | 55900 | 72900 |
| 最大跨力矩容量 180°(NM) | 13400 | 16900 | 30800 | 47800 | 75100 | 98900 | 130500 | 170000 |
| 最大跨力矩容量 360°(NM) | 19200 | 24600 | 45400 | 71200 | 111500 | 146000 | 197700 | 256500 |
| 径向容量(Kg) | 1800 | 2300 | 3600 | 5000 | 6800 | 8200 | 10000 | 11800 |
| 轴向容量(Kg) | 1400 | 1800 | 2700 | 3600 | 4500 | 5900 | 6800 | 8200 |
| 排量 180°(cc) | 492 | 688 | 1180 | 1870 | 2680 | 3540 | 4650 | 6000 |
| 排量 360°(cc) | 980 | 1390 | 2360 | 3740 | 5360 | 7080 | 9320 | 12000 |
| 重量 180° (Kg) | 34.5 | 50 | 72.5 | 110 | 160 | 220 | 280 | 360 |
| 重量 360° (Kg) | 45.5 | 63.4 | 100 | 140 | 200 | 290 | 370 | 455 |
安装尺寸
底座安装
| 型号 | WL30-019 | WL30-028 | WL30-047 | WL30-073 | WL30-105 | WL30-140 | WL30-180 | WL30-240 |
| D1：安装法兰直径 (mm) | 139 | 155 | 183 | 209 | 234 | 263 | 288 | 310 |
| D2：壳体直径 (mm) | 140 | 152 | 178 | 203 | 229 | 254 | 279 | 305 |
| F1：轴法兰安装孔 (mm) | M12x1.75 | M16x2 | M20x2.5 | M22x2.5 | M24x3 | M27x3 | M27x3 | M30x3.5 |
| F2：轴法兰安装孔数量 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| F3：轴法兰螺栓圆直径 (mm) | 115 | 125 | 150 | 170 | 195 | 215 | 240 | 255 |
| F4：端盖法兰安装孔 (mm) | M10x1.5 | M12x1.75 | M16x2 | M20x2.5 | M22x2.5 | M24x3 | M27x3 | M27x3 |
| F5：端盖法兰安装孔数量 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| F6：端盖法兰螺栓圆直径 | 108 | 120 | 133 | 150 | 170 | 190 | 210 | 230 |
| F7：壳体底脚安装孔 | M16 | M20 | M22 | M24 | M27 | M30 | M36 | M36 |
| H1 不含平衡阀高度 (mm) | 156 | 186 | 212 | 240 | 276 | 305 | 327 | 362 |
| H2：中心线高度 (mm) | 80 | 94.9 | 108 | 122 | 140 | 154 | 165 | 184 |
| H3：底脚高度 (mm) | 48 | 70 | 78 | 88 | 105 | 110 | 120 | 135 |
| H4：总高度 (mm) | 179 | 201 | 226 | 271 | 283 | 310 | 334 | 366 |
| L1：总长度 180° (mm) | 298 | 323 | 365 | 413 | 475 | 524 | 551 | 600 |
| L1：总长度 360° (mm) | 427 | 470 | 538 | 615 | 705 | 776 | 836 | 906 |
| L2：不含旋转法兰 180° 的长度 (mm) | 261 | 286 | 323 | 363 | 431 | 463 | 493 | 534 |
| L2：不含旋转法兰 360° 的长度 (mm) | 392 | 433 | 496 | 565 | 661 | 715 | 775 | 843 |
| L3：轴法兰至平衡阀 180° (mm) | 75.2 | 134 | 143 | 130 | 152 | 185 | 196 | 221 |
| L3：轴法兰 至平衡阀 360° (mm) | 149 | 157 | 197 | 232 | 267 | 308 | 338 | 374 |
| L4：安装长度 180° (mm) | 229 | 248 | 281 | 314 | 374 | 400 | 426 | 460 |
| L4：安装长度 360° (mm) | 358 | 395 | 454 | 516 | 604 | 652 | 708 | 766 |
| L5：轴法兰 至安装孔 180° (mm) | 38.1 | 43.9 | 50 | 56.9 | 59.9 | 74.2 | 75.9 | 80 |
| W1：安装宽度 (mm) | 190 | 230 | 260 | 300 | 340 | 380 | 410 | 450 |
| W2：总宽度 (mm) | 222 | 268 | 310 | 350 | 400 | 447 | 484 | 530 |
| P1、P2：端口 | IS0-1179-1/BSPP ‘G’系列，尺寸 1/8-1/4。详情请参阅图纸。 | |||||||
| V1、V2：端口 | IS0-11926/SAE 系列，尺寸 7/16。详情请参阅图纸。 | |||||||
法兰安装
| 型号 | WL30-019 | WL30-028 | WL30-047 | WL30-073 | WL30-105 | WL30-140 | WL30-180 | WL30-240 |
| D1：安装法兰直径 (mm) | 200 | 235 | 280 | 315 | 355 | 396 | 442 | 475 |
| D2：导向直径 (mm) | 150 | 175 | 205 | 230 | 260 | 290 | 315 | 340 |
| D3：轴和端盖法兰直径 (mm) | 139 | 155 | 183 | 209 | 234 | 263 | 288 | 310 |
| D4：外壳直径 (mm) | 140 | 152 | 178 | 203 | 229 | 254 | 279 | 305 |
| F1：轴法兰安装孔 (mm) | M12x1.75 | M16x2 | M20x2.5 | M22x2.5 | M24x3 | M27x3 | M27x3 | M30x3.5 |
| F2：轴法兰安装孔数量 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| F3：轴法兰螺栓圆直径 | 115 | 125 | 150 | 170 | 195 | 215 | 240 | 255 |
| F4：端盖法兰安装孔 (mm) | M10x1.5 | M12x1.75 | M16x2 | M20x2.5 | M22x2.5 | M24x3 | M27x3 | M27x3 |
| F5：端盖法兰安装孔数量 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| F6：端盖法兰螺栓圆直径 (mm) | 175 | 206 | 245 | 275 | 310 | 345 | 380 | 410 |
| H1：中心线至阀门顶部 (mm) | 99.1 | 106 | 118 | 131 | 144 | 156 | 169 | 182 |
| L1：总长度 180° (mm) | 298 | 323 | 365 | 413 | 475 | 524 | 551 | 600 |
| L1：总长度 360° (mm) | 427 | 470 | 538 | 615 | 705 | 776 | 836 | 906 |
| L2：无旋转法兰长度 180° (mm) | 261 | 286 | 323 | 363 | 431 | 463 | 493 | 534 |
| L2：无旋转法兰长度 360° (mm) | 392 | 433 | 496 | 565 | 661 | 715 | 775 | 843 |
| L3：轴法兰至平衡阀 180° (mm) | 75.2 | 134 | 143 | 130 | 152 | 185 | 196 | 221 |
| L3：轴法兰至平衡阀 360° (mm) | 149 | 157 | 197 | 232 | 267 | 308 | 338 | 374 |
| L4：安装法兰厚度 (mm) | 25.2 | 26 | 31 | 33 | 40 | 42 | 46 | 52 |
| L5：轴法兰至安装法兰面 (mm) | 27 | 32 | 35 | 42 | 40 | 53 | 54 | 56 |
| P1、P2：端口 | IS0-1179-1/BSPP ‘G’系列，尺寸 1/8-1/4。详情请参阅图纸。 | |||||||
| V1、V2：端口 | IS0-11926/SAE 系列，尺寸 7/16。详情请参阅图纸。 | |||||||
