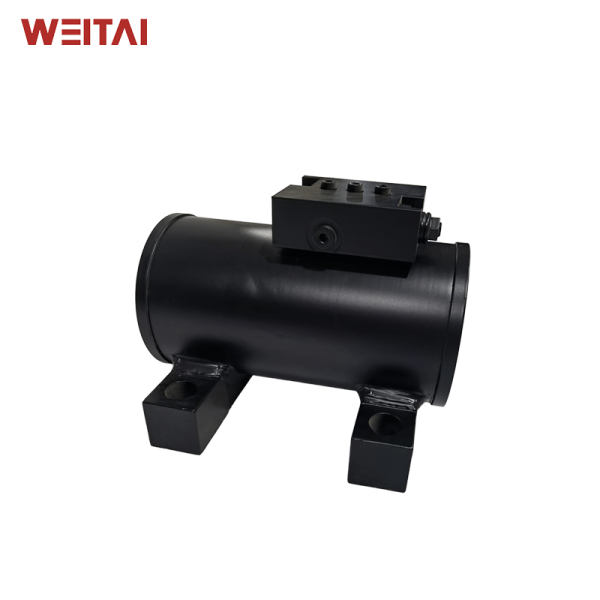

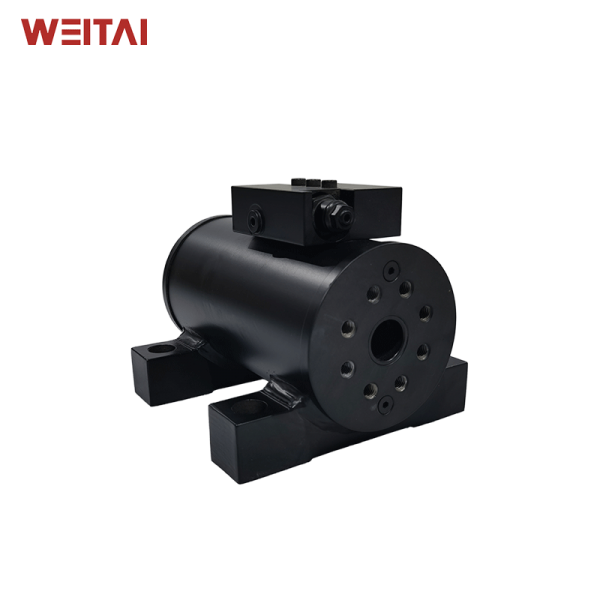

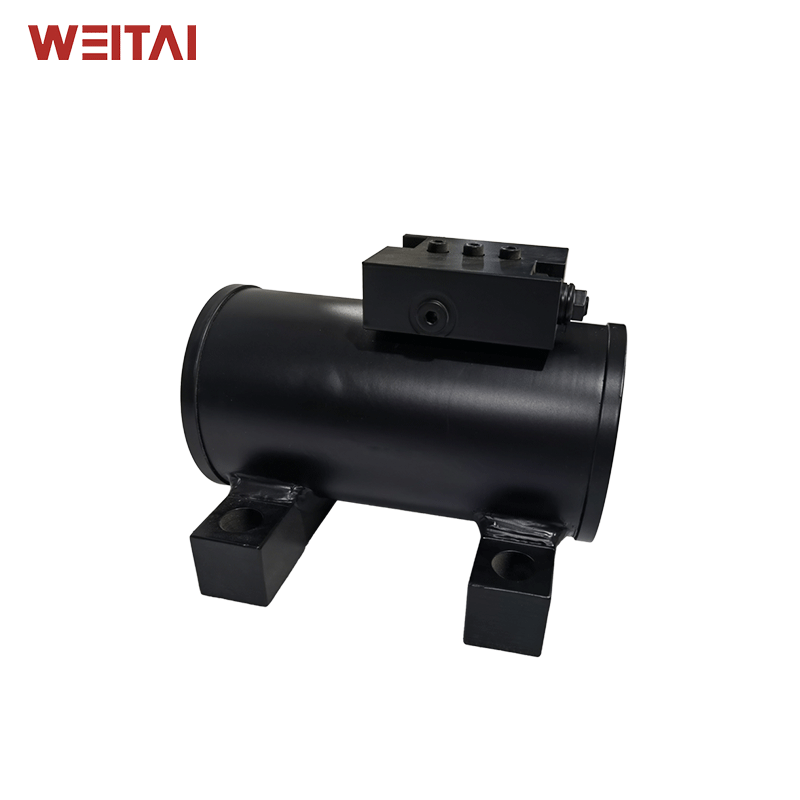

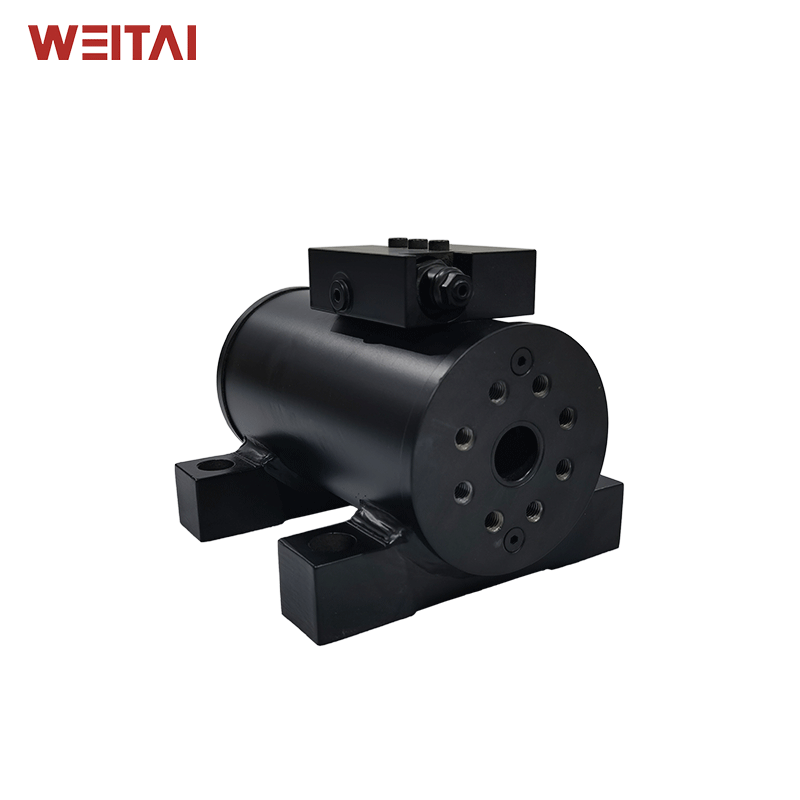

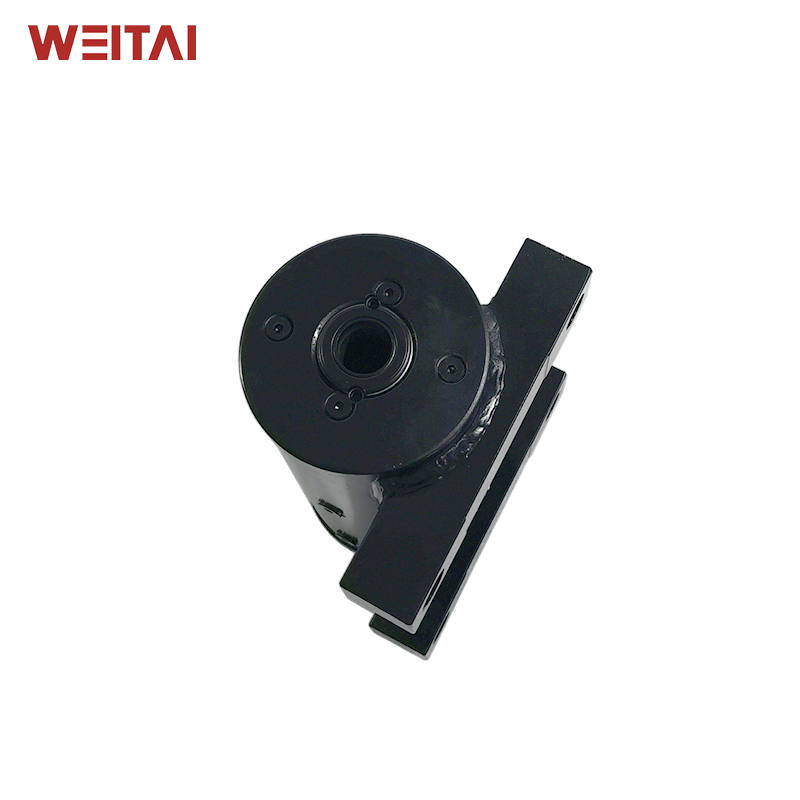

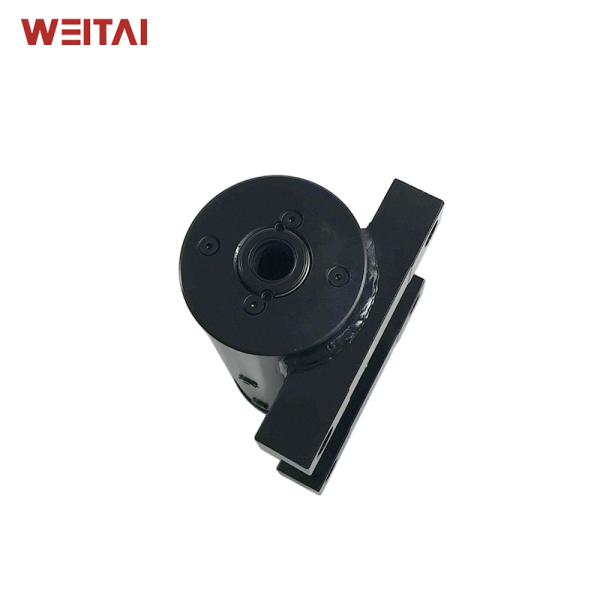

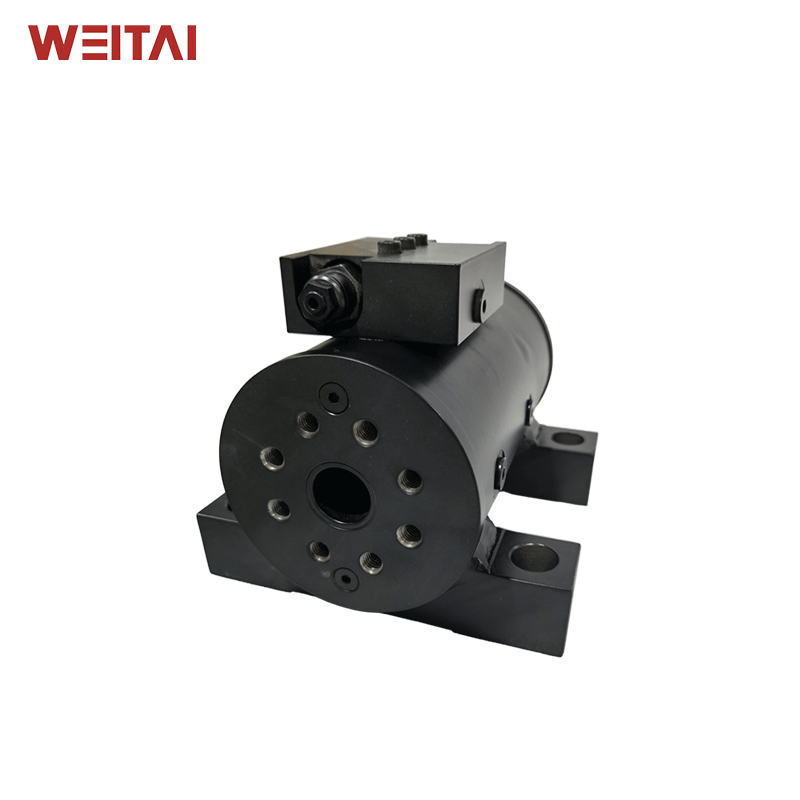

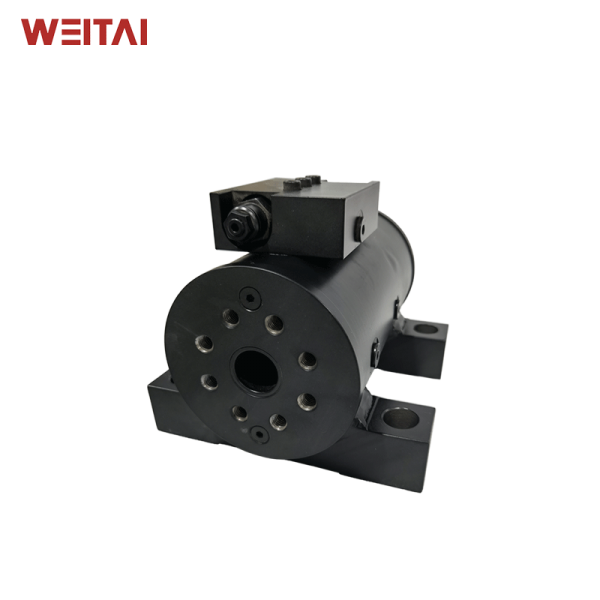

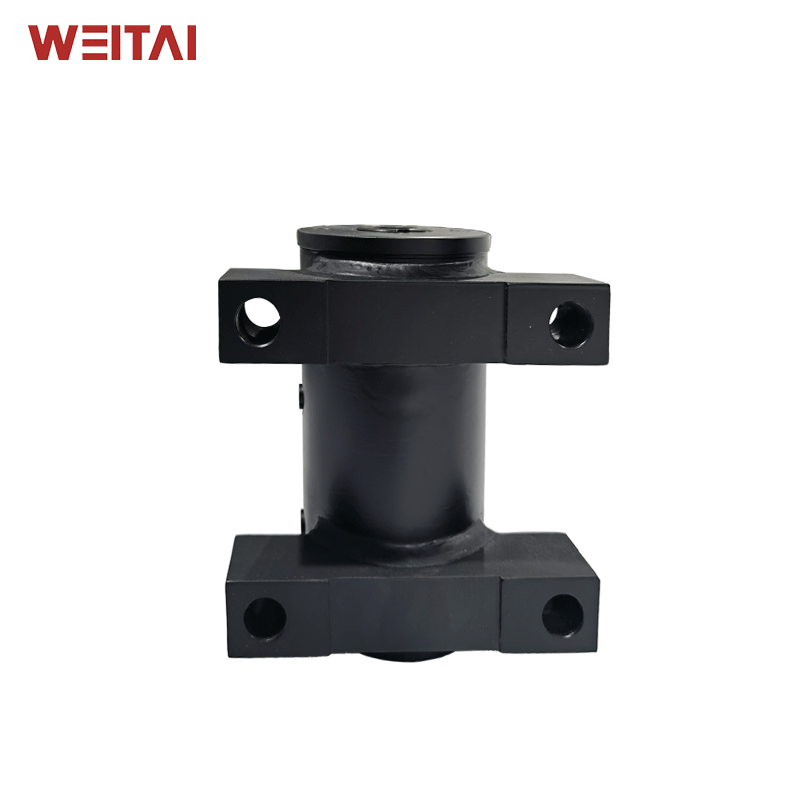

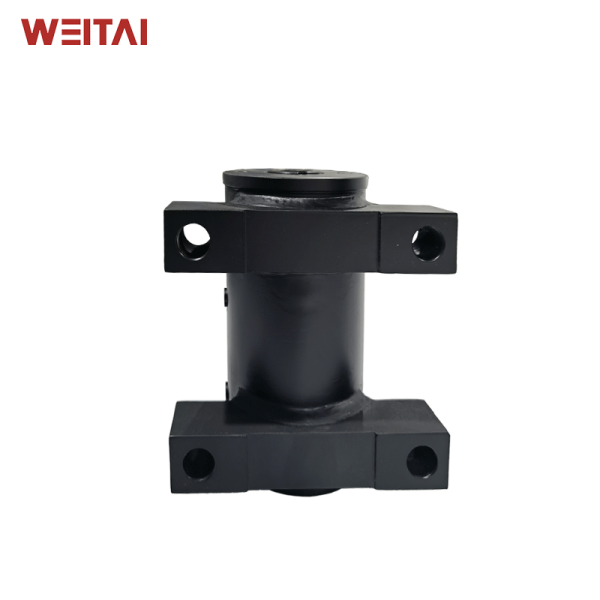

产品描述
高功率密度：由于液压油不可压缩以及液压系统的高压能力，WL20液压驱动旋转执行器可在紧凑尺寸中提供高扭矩。它们可以在不需要很大的物理空间的情况下产生相当大的力，因此非常适合空间受限的应用。
平稳运行：液压油的平稳流动可实现平稳一致的运动，从而减少部件的振动和磨损。液压系统通过调节流体流量和压力，可以精确控制位置、速度和扭矩。
坚固的结构和长寿命：它可承受恶劣的环境，包括极端温度、高压和肮脏或腐蚀性条件。由于其耐用的材料和结构，在适当的维护下，它具有较长的使用寿命。
负载保持和受控下降：对于此液压驱动旋转执行器，平衡阀是可选的。当液压系统不运行时，它牢固地保持在原位。它可以防止执行器因重力或其他外力而移动。此外，在降低负载时，平衡阀通过调节液压油流量来确保可控且平稳的下降。它可防止负载下降过快，从而导致不稳定或损坏。
产品参数
| 型号 | WL20-005 | WL20-009 | WL20-016 | WL20-027 | WL20-042 |
| 驱动扭矩 (N·m@21MPa) | 500 | 900 | 1600 | 2700 | 4200 |
| 保持扭矩 (N·m@21MPa) | 1300 | 2400 | 4400 | 7100 | 10500 |
| 最大跨距力矩容量 (N·m) | 2500 | 4500 | 10200 | 16400 | 31600 |
| 最大悬臂力矩容量 (N·m) | 1360 | 2480 | 5420 | 11300 | 15800 |
| 径向容量 (Kg) | 1380 | 2130 | 4190 | 5580 | 9530 |
| 轴向容量 (Kg) | 500 | 680 | 1000 | 1400 | 1770 |
| 排量 180° (cc) | 132 | 234 | 436 | 726 | 1070 |
| 重量 180° (Kg) | 12.5 | 17 | 30 | 51 | 77 |
安装尺寸
| 型号 | WL20-005 | WL20-009 | WL20-016 | WL20-027 | WL20-042 | |
| 安装法兰直径 (mm) | D1 | 104 | 117 | 142 | 170 | 196 |
| 外壳直径 (mm) | D2 | 101 | 114 | 139 | 165 | 191 |
| 轴法兰安装孔 (mm) | F1 | M10X1.5 | M10X1.5 | M12X1.75 | M20X2.5 | M20X2.5 |
| 轴法兰安装孔数量 | F2 | 6 | 8 | 8 | 8 | 10 |
| 轴法兰螺栓圆直径 (mm) | F3 | 53.9 | 65 | 85 | 102 | 121 |
| 轴通孔螺栓直径 (mm) | F4 | M20 | M24 | M24 | / | / |
| 外壳底脚安装孔 | F5 | M16 | M20 | M24 | M24 | M30 |
| 轴中心孔 (mm) | F6 | / | / | / | M24x3 | 1-1/4-7 |
| 端盖法兰安装孔 (mm) | F7 | / | / | / | M12x1.75 | M16x2 |
| 端盖法兰安装孔数量 | F8 | / | / | / | 8 | 10 |
| 端盖法兰螺栓圆直径 | F9 | / | / | / | 108 | 121 |
| 不含平衡阀高度 (mm) | H1 | 119 | 135 | 158 | 193 | 218 |
| 至中心线高度 (mm) | H2 | 66 | 76.2 | 85.9 | 108 | 121 |
| 底脚高度 (mm) | H3 | 34.3 | 38.1 | 44.5 | 63.5 | 70 |
| 总高度 (mm) | H4 | 146 | 163 | 185 | 220 | 245 |
| 总长度 (mm) | L1 | 188 | 216 | 248 | 298 | 337 |
| 不含旋转法兰长度 (mm) | L2 | 173 | 197 | 229 | 276 | 314 |
| 轴法兰至平衡阀 (mm) | L3 | 32 | 34.5 | 44.7 | 48.8 | 49 |
| 安装长度 (mm) | L4 | 111 | 140 | 152 | 184 | 216 |
| 轴法兰至安装孔 (mm) | L5 | 37.9 | 37.6 | 47 | 57.2 | 60.5 |
| 安装宽度 (mm) | W1 | 145 | 152 | 197 | 222 | 267 |
| 总宽度 (mm) | W2 | 178 | 191 | 248 | 279 | 330 |
| P1, P2 端口 | IS0-1179-1/BSPP ‘G’系列，尺寸 1/8-1/4。详情请参阅图纸。 | |||||
| V1, V2 端口 | IS0-11926/SAE 系列，尺寸 7/16。详情请参阅图纸。 | |||||
